L'ingénierie derrière vos plans

www.egituraconception.com

Un partenariat avec un bureau d'études

SimplyWoodPlan est développé en partenariat avec le bureau d'études Egitura Conception, spécialisé dans le calcul des structures bois. Egitura a établi et vérifié l'ensemble de la méthode de dimensionnement utilisée par l'application, conformément aux Eurocodes en vigueur.

Les études techniques

Le dimensionnement de l'application repose sur plusieurs notes de calcul dédiées, réalisées par notre partenaire Egitura Conception :

  • dimensionnement en bois massif C24

  • dimensionnement en lamellé-collé GL24h

  • solution mixte (poutres et poteaux GL24h, solives C24)

  • étude des assemblages boulonnés

Des charges étudiées, pas estimées

Chaque structure est vérifiée sous des combinaisons de charges réalistes. Voici les familles de charges prises en compte :

  • Charges permanentes — poids propre de la couverture et de l'ossature (de l'ordre de 9 daN/m²).

  • Charges de neige — modélisées selon la région et l'altitude. Exemple d'hypothèse : région A2, neige normale 56 daN/m², situation accidentelle 100 daN/m².

  • Charges de vent — pression et soulèvement (dépression) sont pris en compte. Exemple d'hypothèse : région 3 (zone côtière), vitesse de référence 26 m/s, pression de pointe 92,8 daN/m².

  • Charge d'entretien — une charge ponctuelle de 150 daN (passage d'une personne lors de la maintenance).

    Ces valeurs sont des hypothèses d'entrée — les données de départ du calcul. Elles ne constituent pas le résultat de dimensionnement. Les hypothèses de neige et de vent dépendent de votre localisation : voir l'avertissement en bas de page.

Comment une section est retenue ?

Porteuses et solives sont calculées individuellement, sous l'ensemble des combinaisons de charges : permanentes, neige, vent, entretien, et situations accidentelles. Une section n'est validée que si elle satisfait tous les critères, avec un taux de travail inférieur à 100 %.

Un cadre normatif rigoureux

Tous les calculs sont conduits selon les normes européennes de construction bois :

  • NF EN 1995-1-1 (Eurocode 5) — Calcul des structures en bois

  • NF EN 1990 — Bases de calcul des structures

  • NF EN 1991-1-1 à 1-4 — Actions sur les structures (charges permanentes, d'exploitation, neige, vent)

  • NF EN 14081-1 — Bois de structure classé pour sa résistance

  • NF EN 338 — Classes de résistance des bois

  • NF EN 335 — Durabilité et classes d'emploi du bois

Deux exigences à satisfaire

Chaque élément (porteuse, solive) est vérifié sous deux angles :

  • Résistance (ELU) — la section ne doit jamais atteindre sa limite de rupture sous les charges majorées.

  • Déformation (ELS) — la flèche est limitée à L/300 (instantanée) et L/200 (finale), pour garantir une structure rigide et durable dans le temps.

Des assemblages calculés

Les assemblages boulonnés entre pièces de bois sont vérifiés selon l'Eurocode 5 (NF EN 1995-1-1). L'étude contrôle notamment :

  • les distances minimales entre boulons et vis-à-vis des extrémités et des rives (entraxes a1, a2 et pinces a3, a4) ;

  • les modes de rupture de l'assemblage sous l'effort repris ;

  • le risque de fendage du bois.

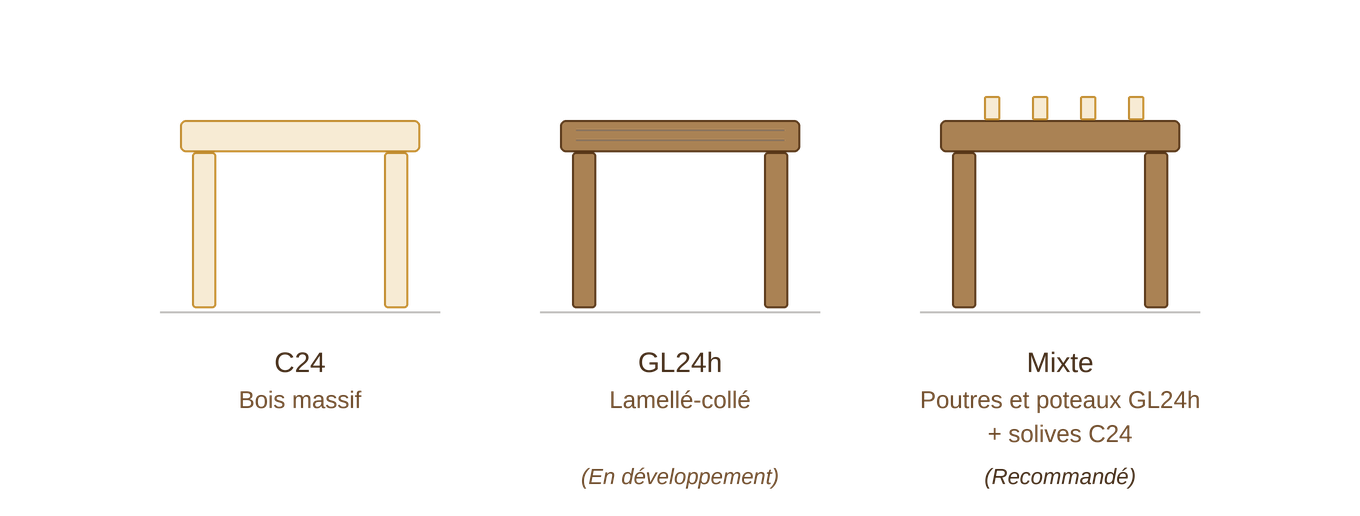

Trois configurations structurelles

Selon votre projet, l'application dimensionne en :

  • Bois massif C24 — la solution éprouvée, économique et largement disponible. Active dans l'application.

  • Lamellé-collé GL24h — encore plus performant, idéal pour les très grandes portées. En développement — bientôt disponible.

  • Solution mixte (recommandée) — poutres porteuses et poteaux en lamellé-collé GL24h, solives en bois massif C24 : le meilleur compromis entre performance structurelle et coût. Active dans l'application.

Lorsqu'une portée dépasse 5 m, la solution mixte est recommandée.

Le choix final reste le vôtre

Ce que l'application fait pour vous

Vous n'avez aucun calcul à réaliser. Vous choisissez votre essence, votre modèle et vos dimensions ; l'application applique automatiquement les dimensionnements validés et génère votre plan complet : vues, fiche de débit, quincaillerie et étapes de montage.

Avertissement et responsabilité

Les plans générés constituent une aide à la conception, dans le cadre du domaine d'application défini par l'étude. Ils ne se substituent pas à une étude spécifique tenant compte de l'ensemble des contraintes réelles de votre projet.

  • Adaptation au site — les hypothèses de neige et de vent dépendent de votre localisation et de votre altitude. Pour tout site hors du domaine d'application (climat de montagne, forte altitude, exposition particulière), une étude spécifique est nécessaire.

  • Vérifications non couvertes — aucune vérification au feu ni au séisme n'est réalisée ; les fondations et ancrages ne sont pas traités par l'étude.

  • Urbanisme — il vous appartient de vérifier les règles locales (PLU) et d'effectuer les démarches administratives requises (déclaration préalable ou permis de construire selon la surface et la commune).
