Carports voiture largeur 6 m
autoporté ou adossé : pente 4,76 °
Largeur : 6 m — la place double
Longueur : 3 choix ; 5,5 m - 6,5 m - 7 m — et une exclusivité : le 6 × 6 m en lamellé-collé GL24h, sans poteau intermédiaire
Deux implantations :
autoporté (4 poteaux — 6 poteaux en longueurs 6,5 et 7 m) ou adossé à votre façade (2 poteaux + muralière — 3 poteaux en 6,5 et 7 m)
Essence de bois : Douglas C24 / pin autoclave classe 4 — poutres et poteaux lamellé-collé GL24h sur le modèle 6 × 6
Vous voulez construire votre abri vous-même, sans mauvaise surprise ? Chaque plan est pensé pour ça : toutes les cotes au millimètre, la liste de découpe, la quincaillerie et un guide de montage étape par étape.
Nos plans sont calculés par un bureau d'études (Eurocodes) — c'est du solide, dimensionné pour durer.
Autoporté — hauteur libre sous contreventement : 1931 mm au droit du poteau avant — 2351 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce. Passe une berline, un SUV ou une fourgonnette compacte type Kangoo — et le fourgon type Trafic par l'entrée côté haut (libre 2184 à 2264 mm selon modèle, voir les fiches).
Adossé — hauteur libre sous solive : 2400 mm côté poteaux — 2900 mm au mur. Le fourgon type Trafic passe.
En 6,5 et 7 m : 2 voitures côte à côte, une travée par voiture, profondeur de place 5,60 m. En 5,5 m : 1 voiture + un vaste espace latéral (atelier, motos, vélos). Poteaux 200 × 200 : la face large permet un bardage ultérieur.
Choisissez votre implantation et votre dimension ci-dessous ; veuillez consulter les fiches pour une description détaillée. Entretoises obligatoires sur cette largeur — 2 rangs aux appuis, fournies au plan : la portée de 6 m l'exige. Structure bois uniquement — la couverture n'est pas comprise.
Dimensionnée pour une couverture légère type bac acier (≤ 9,42 daN/m²). Tuiles, ardoises ou toiture végétalisée sortent du domaine de validité. Envie de personnaliser — vos propres dimensions : hauteur, pente, finitions ?
Composez votre carport sur mesure dans notre application — 3 configurations pour 19 €
Carport autoporté
3 choix de longueurs : 5,5 m, 6 m ou 7 m
Largeur : 6 m
Fiche : Carport auto autoporté 6,5 × 6 m (6 poteaux)
📐 Plan de construction carport auto autoporté 6 poteaux
Pente 4,76 °
Hauteur libre sous contreventement : 1931 mm au droit du poteau avant — 2351 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage façade largeur : 5600 mm ; entrée 2 voitures par la façade 6,5 m : deux baies de 2,95 m
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) par l'entrée côté haut : libre 2264 mm sous contreventement (poutre 200)

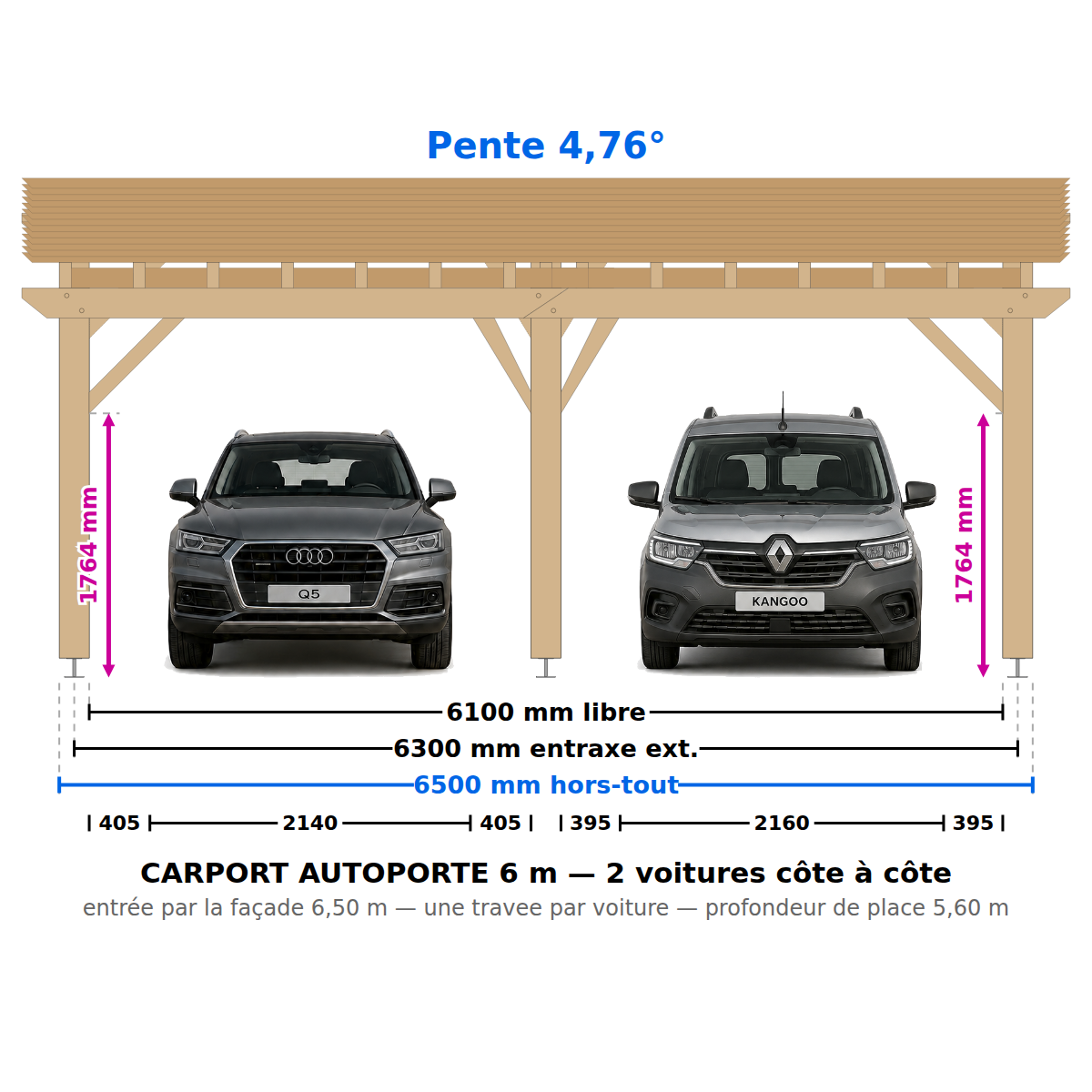

🅿️ 2 voitures côte à côte — une travée par voiture, profondeur de place 5,60 m. Le poteau central sépare naturellement les deux places.
🧭 Orientation conseillée : côté bas (H1) face aux vents dominants et vers l'évacuation des eaux — l'entrée haute se trouve ainsi protégée de la pluie battante.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 6,50 m
Largeur : 6,00 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 3,10 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 7,00 m
Largeur hors tout : 6,52 m
Hauteur avant hors tout : 2,87 m
Hauteur arrière hors tout : 3,37 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 Poteaux 200 × 200 : la face large permet un bardage ultérieur pour fermer un ou plusieurs côtés. Entretoises obligatoires — 2 rangs aux appuis (80×135, fournies au plan) : la portée de 6 m l'exige. Poutres 100×200 en deux tronçons aboutés sur le poteau central (coupe en sifflet, cotes au plan). Prévoir 2 personnes pour la pose des poutres et solives.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 39,00 m²
Emprise au sol : 45,50 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
Fiche : Carport auto autoporté 7 × 6 m (6 poteaux)
📐 Plan de construction carport auto autoporté 6 poteaux :
Pente 4,76 °
Hauteur libre sous contreventement : 1931 mm au droit du poteau avant — 2351 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage façade largeur : 5600 mm ; entrée 2 voitures par la façade 7 m : deux baies de 3,20 m
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) par l'entrée côté haut : libre 2264 mm sous contreventement (poutre 200)
🅿️ 2 voitures côte à côte — une travée par voiture, profondeur de place 5,60 m. Le poteau central sépare naturellement les deux places. Les baies de 3,20 m offrent l'ouverture de portières la plus généreuse de la gamme.
🧭 Orientation conseillée : côté bas (H1) face aux vents dominants et vers l'évacuation des eaux — l'entrée haute se trouve ainsi protégée de la pluie battante.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 7,00 m
Largeur : 6,00 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 3,10 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 7,50 m
Largeur hors tout : 6,50 m
Hauteur avant hors tout : 2,87 m
Hauteur arrière hors tout : 3,37 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 Poteaux 200 × 200 : la face large permet un bardage ultérieur pour fermer un ou plusieurs côtés. Entretoises obligatoires — 2 rangs aux appuis (80×135, fournies au plan) : la portée de 6 m l'exige. Poutres 100×200 en deux tronçons aboutés sur le poteau central (coupe en sifflet, cotes au plan). Prévoir 2 personnes pour la pose des poutres et solives
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 42,00 m²
Emprise au sol : 48,75 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
Fiche : Carport auto autoporté 6m × 6 m GL24h (6 poteaux)
📐 Plan de construction carport auto autoporté 4 poteaux — structure mixte GL24h : Pente 4,76 °
Hauteur libre sous contreventement : 1931 mm au droit du poteau avant — 2351 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage façade largeur : 5600 mm ; entrée en longueur 6,00 m d'un seul tenant : aucun poteau intermédiaire (libre 5600 entre poteaux d'angle)
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) par l'entrée côté haut : libre 2144 mm sous contreventement (poutre 320)
🅿️ 2 voitures côte à côte sans poteau entre elles — portières libres, manœuvres faciles : c'est l'exclusivité du lamellé-collé. La mention GL24h dans le titre du plan indique une structure mixte, massif et lamellé-collé.
🧭 Orientation conseillée : côté bas (H1) face aux vents dominants et vers l'évacuation des eaux — l'entrée haute se trouve ainsi protégée de la pluie battante.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : poutres porteuses et poteaux en lamellé-collé GL24h — solives, entretoises et liteaux en Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 6,00 m
Largeur : 6,00 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 3,10 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,50 m
Largeur hors tout : 6,52 m
Hauteur avant hors tout : 2,87 m
Hauteur arrière hors tout : 3,37 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 Poteaux 200 × 200 GL24h : la face large permet un bardage ultérieur. Entretoises obligatoires — 2 rangs aux appuis (80×135, fournies au plan) : la portée de 6 m l'exige. Poutres 120 × 320 GL24h d'un seul tenant : prévoir 2 personnes et un levage soigné — c'est la pièce maîtresse du plan.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 36,00 m²
Emprise au sol : 42,25 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
Carport adossé
3 choix de longueurs : 5,5 m, 6 m ou 7 m
Largeur : 6 m
Fiche : Carport voiture adossé 5,5 × 6 m (2 poteaux + muralière)
📐 Plan de construction carport voiture adossé 2 poteaux + muralière : Pente 4,76 °
Hauteur libre sous solive : 2400 mm côté poteaux — 2900 mm au mur. Aucun contreventement dans le passage de la façade largeur : toute la hauteur est utile.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage façade largeur : 5600 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) — il passe sous les 2400 avec 43 cm de marge

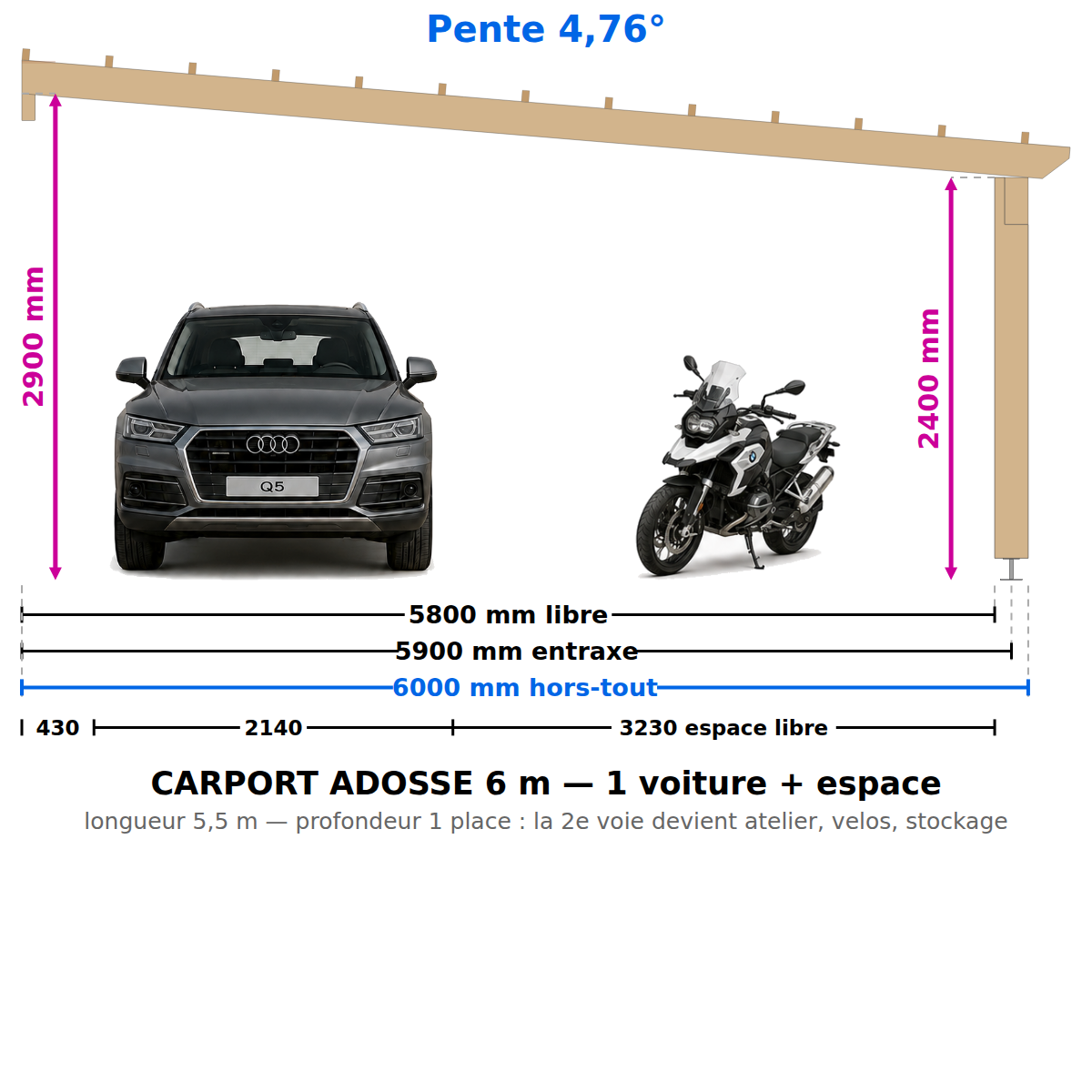

🅿️ 1 place en profondeur (5,18 m utiles) + toute la largeur 6 m : la 2ᵉ voie devient atelier, motos, vélos, stockage
🧱 Fixation par muralière 80×160 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 16 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 5,50 m
Largeur : 6,00 m
Hauteur poteaux : 2,40 m
Hauteur au mur : 2,90 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,00 m
Largeur hors tout : 6,27 m
Hauteur avant hors tout : 2,67 m
Hauteur au mur hors tout : 2,97 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 Poteaux 200 × 200 : la face large permet un bardage ultérieur pour fermer un côté. Entretoises obligatoires — 2 rangs aux appuis (80×135, fournies au plan) : la portée de 6 m l'exige. Prévoir 2 personnes pour la pose de la poutre 140×280.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 33,00 m²
Emprise au sol : 37,50 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
Fiche : Carport voiture adossé 6,5 × 6 m (3 poteaux + muralière)
📐 Plan de construction carport voiture adossé 3 poteaux + muralière : Pente 4,76 °
Hauteur libre sous solive : 2400 mm côté poteaux — 2900 mm au mur. Aucun contreventement dans le passage de la façade largeur : toute la hauteur est utile.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage façade largeur : 5600 mm ; entrée 2 voitures par la façade 6,5 m : deux baies de 2,95 m
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) — il passe sous les 2400 avec 43 cm de marge
🅿️ 2 voitures côte à côte — une travée par voiture, profondeur de place 5,80 m. Le poteau central sépare naturellement les deux places.
🧱 Fixation par muralière 80×160 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 16 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 6,50 m
Largeur : 6,00 m
Hauteur poteaux : 2,40 m
Hauteur au mur : 2,90 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 7,00 m
Largeur hors tout : 6,27 m
Hauteur avant hors tout : 2,67 m
Hauteur au mur hors tout : 2,97 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 Poteaux 200 × 200 : la face large permet un bardage ultérieur. Entretoises obligatoires — 2 rangs aux appuis (80×135, fournies au plan) : la portée de 6 m l'exige. Poutres 100×200 en deux tronçons aboutés sur le poteau central (coupe en sifflet, cotes au plan). Prévoir 2 personnes pour la pose des poutres et solives
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 39,00 m²
Emprise au sol : 43,75 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
Fiche : Carport auto adossé 7 × 6 m (3 poteaux + muralière)
📐 Plan de construction carport voiture adossé 3 poteaux + muralière : Pente 4,76 °
Hauteur libre sous solive : 2400 mm côté poteaux — 2900 mm au mur. Aucun contreventement dans le passage de la façade largeur : toute la hauteur est utile.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage façade largeur : 5600 mm ; entrée 2 voitures par la façade 7 m : deux baies de 3,20 m
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) — il passe sous les 2400 avec 43 cm de marge

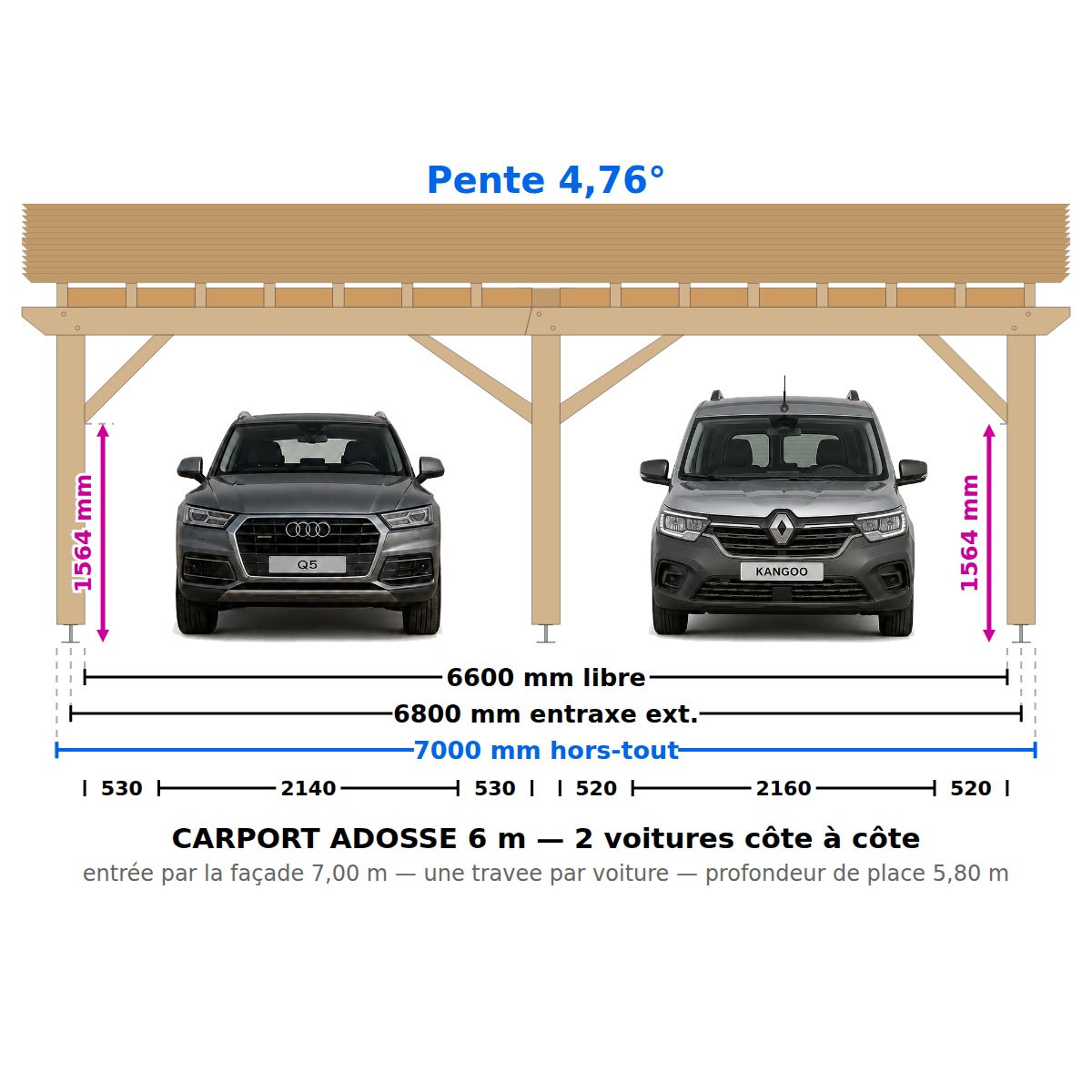

🅿️ 2 voitures côte à côte — une travée par voiture, profondeur de place 5,80 m. Le poteau central sépare naturellement les deux places. Les baies de 3,20 m offrent l'ouverture de portières la plus généreuse de la gamme.
🧱 Fixation par muralière 80×160 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 16 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 7,00 m
Largeur : 6,00 m
Hauteur poteaux : 2,40 m
Hauteur au mur : 2,90 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 7,50 m
Largeur hors tout : 6,27 m
Hauteur avant hors tout : 2,67 m
Hauteur au mur hors tout : 2,97 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 Poteaux 200 × 200 : la face large permet un bardage ultérieur. Entretoises obligatoires — 2 rangs aux appuis (80×135, fournies au plan) : la portée de 6 m l'exige. Poutres 100×200 en deux tronçons aboutés sur le poteau central (coupe en sifflet, cotes au plan). Prévoir 2 personnes pour la pose des poutres et solives.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 42,00 m²
Emprise au sol : 46,88 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
Fiche : Carport voiture adossé 6 × 6 m GL24h (2 poteaux + muralière)
📐 Plan de construction carport voiture adossé 2 poteaux + muralière — structure mixte GL24h : Pente 4,76 °
Hauteur libre sous solive : 2400 mm côté poteaux — 2900 mm au mur. Aucun contreventement dans le passage de la façade largeur : toute la hauteur est utile.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage façade largeur : 5600 mm ; entrée en longueur 6,00 m d'un seul tenant : aucun poteau intermédiaire
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) — il passe sous les 2400 avec 43 cm de marge
🅿️ 2 voitures côte à côte sans poteau entre elles — portières libres, manœuvres faciles : c'est l'exclusivité du lamellé-collé. La mention GL24h dans le titre du plan indique une structure mixte, massif et lamellé-collé.
🧱 Fixation par muralière 80×200 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : poutre porteuse et poteaux en lamellé-collé GL24h — solives, entretoises, muralière et liteaux en Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 16 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 6,00 m
Largeur : 6,00 m
Hauteur poteaux : 2,40 m
Hauteur au mur : 2,90 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,50 m
Largeur hors tout : 6,27 m
Hauteur avant hors tout : 2,67 m
Hauteur au mur hors tout : 2,97 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 Poteaux 200 × 200 GL24h : la face large permet un bardage ultérieur. Entretoises obligatoires — 2 rangs aux appuis (80×135, fournies au plan) : la portée de 6 m l'exige. Poutre 120 × 320 GL24h d'un seul tenant : prévoir 2 personnes et un levage soigné — c'est la pièce maîtresse du plan.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 36,00 m²
Emprise au sol : 42,25 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
Fiche : Carport auto autoporté 5,5 × 6 m (4 poteaux)
📐 Plan de construction carport auto autoporté 4 poteaux :
Pente 4,76 °
Hauteur libre sous contreventement : 1931 mm au droit du poteau avant — 2351 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage entre poteaux : 5600 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) par l'entrée côté haut : libre 2184 mm sous contreventement (poutre 280)
🅿️ 1 place en profondeur (5,18 m utiles) + toute la largeur 6 m : la 2ᵉ voie devient atelier, motos, vélos, stockage
🧭 Orientation conseillée : côté bas (H1) face aux vents dominants et vers l'évacuation des eaux — l'entrée haute se trouve ainsi protégée de la pluie battante.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 5,50 m
Largeur : 6,00 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 3,10 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,00 m
Largeur hors tout : 6,52 m
Hauteur avant hors tout : 2,87 m
Hauteur arrière hors tout : 3,37 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 Poteaux 200 × 200 : la face large permet un bardage ultérieur pour fermer un ou plusieurs côtés. Entretoises obligatoires — 2 rangs aux appuis (80×135, fournies au plan) : la portée de 6 m l'exige. Prévoir 2 personnes pour la pose de la poutre 140×280.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 33,00 m²
Emprise au sol : 39,00 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
