Carports auto 4 m — autoporté ou adossé : pente 4,29 °

Largeur : 4 m

Longueur : 3 choix ; 5,5 m - 6 m - 7 m


Deux implantations :

autoporté (4 poteaux — 6 poteaux en longueur 7 m) ou adossé à votre façade (2 poteaux + muralière — 3 poteaux en 7 m)
Essence de bois : Douglas C24 / pin autoclave classe 4

Vous voulez construire votre abri vous-même, sans mauvaise surprise ? Chaque plan est pensé pour ça : toutes les cotes au millimètre, la liste de découpe, la quincaillerie et un guide de montage étape par étape.

Nos plans sont calculés par un bureau d'études (Eurocodes) — c'est du solide, dimensionné pour durer.

Autoporté — hauteur libre sous contreventement : 1925 mm au droit du poteau avant — 2158 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce. Passe une berline, un SUV ou une fourgonnette compacte type Kangoo.


Adossé — hauteur libre sous solive : 2400 mm côté poteaux — 2700 mm au mur. Passage mur-poteau : 3,88 m — le fourgon type Trafic passe.

Choisissez votre implantation et votre dimension ci-dessous. 3 longueurs par forme : 5,5 - 6 ou 7 m ; veuillez consulter les fiches pour une description détaillée. En 7 m, un poteau intermédiaire par façade reprend les portées : sections optimisées, structure plus économique.

Bois : Douglas massif ou pin autoclave classe 4 pour l'ensemble de la structure. Pas de version lamellé-collé sur ce modèle — le massif suffit, c'est autant d'économisé.

Structure bois uniquement — la couverture n'est pas comprise.


Dimensionnée pour une couverture légère type bac acier (≤ 9,42 daN/m²). Tuiles, ardoises ou toiture végétalisée sortent du domaine de validité.

Envie de personnaliser — vos propres dimensions : hauteur, pente, finitions ?
Composez votre carport sur mesure dans notre application — 3 configurations pour 19 €

Carport autoporté

3 choix de longueurs : 5,5 m, 6 m ou 7 m

Largeur : 4 m

Boutique
Carport voiture autoporté 5,5 m x 4 m : hauteur 2,6 m/2,9 m
Quick View
Carport voiture autoporté 5,5 m x 4 m : hauteur 2,6 m/2,9 m
15,00 €

📐 Plan de construction carport auto autoporté 4 poteaux : Pente 4,29 °

Hauteur libre sous contreventement : 1925 mm au droit du poteau avant — 2158 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.

🚗 Gabarits véhicules (rétroviseurs déployés) — passage entre poteaux : 3680 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)

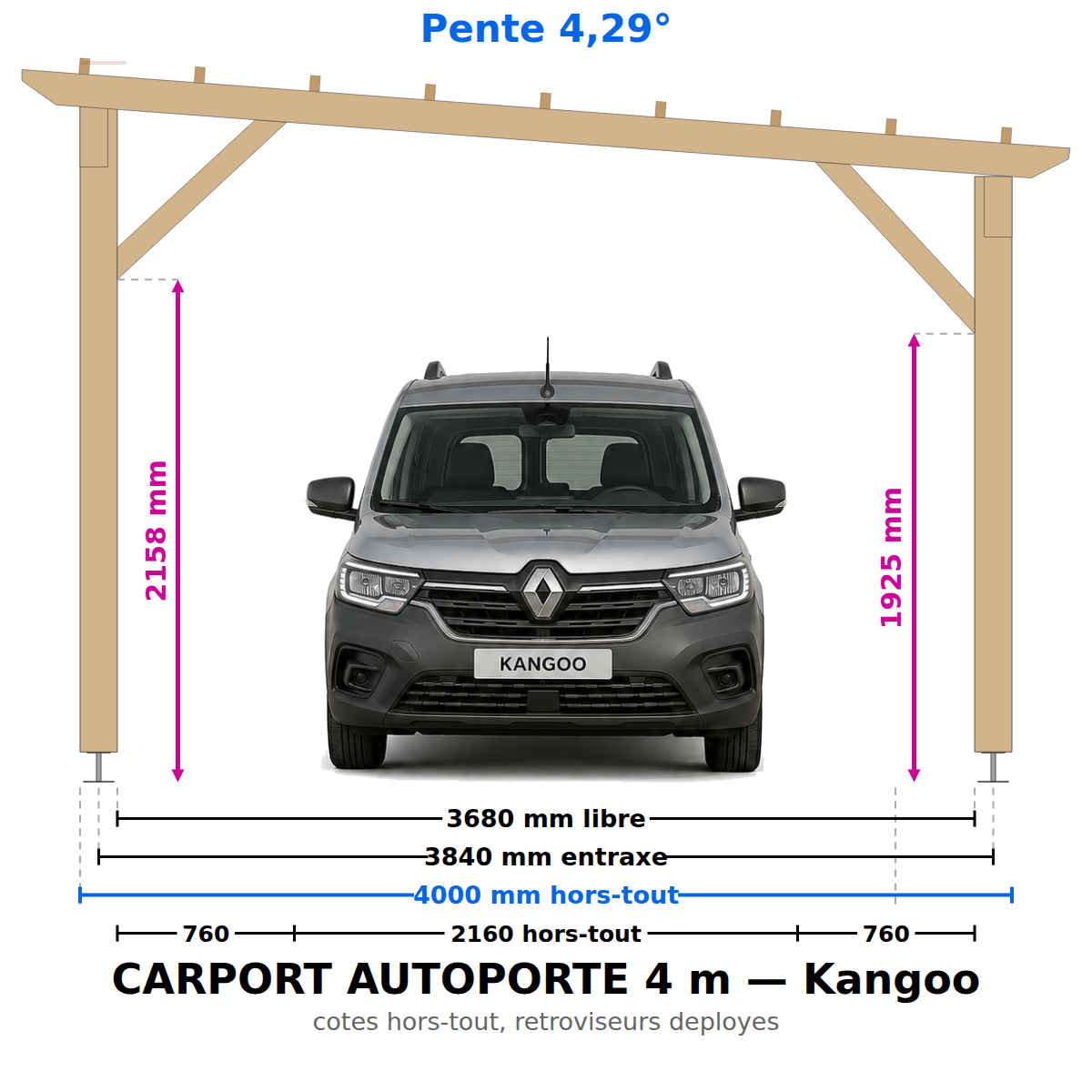

✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✖️ Fourgon type Trafic (1971 mm) : voir la version adossée ou nos carports camping-car

Sur mesure ? 3 plans pour 19 € dans l'app

Essence de bois : Douglas massif C24 ou pin autoclave classe 4

Plan professionnel complet en PDF — 15 pages — toutes les cotes en

DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 5,50 m
Largeur : 4,00 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 2,90

DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,00 m
Largeur hors tout : 4,50 m
Hauteur avant hors tout : 2,81 m
Hauteur arrière hors tout : 3,11 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.

Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape

🪚 45 pièces environ — rangs d'entretoises optionnels sur ce modèle (portée courte) — fournis au plan si vous souhaitez rigidifier. Chantier accessible, réalisable en un week-end à deux.

Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.

⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.

Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).

📋 Avant de commencer les travaux

Entre poteaux : 22,00 m²

Emprise au sol : 27,00 m²
(débords inclus)

Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.

👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.

Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.

Lire la suite →
Carport voiture autoporté 6 m x 4 m : hauteur 2,6 m/2,9 m
Quick View
Carport voiture autoporté 6 m x 4 m : hauteur 2,6 m/2,9 m
15,00 €

📐 Plan de construction carport auto autoporté 4 poteaux : Pente 4,29 °

Hauteur libre sous contreventement : 1925 mm au droit du poteau avant — 2158 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.

🚗 Gabarits véhicules (rétroviseurs déployés) — passage entre poteaux : 3680 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✖️ Fourgon type Trafic (1971 mm) : voir la version adossée ou nos carports camping-car

Sur mesure ? 3 plans pour 19 € dans l'app

Essence de bois : Douglas massif C24 ou pin autoclave classe 4

Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.

DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 6,00 m
Largeur : 4,00 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 2,90 m

DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,50 m
Largeur hors tout : 4,50 m
Hauteur avant hors tout : 2,81 m
Hauteur arrière hors tout : 3,11 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.

Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape

Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes

⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.

Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).

📋 Avant de commencer les travaux

Entre poteaux : 24,00 m²

Emprise au sol : 29,25 m²
(débords inclus)

Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.

👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.

Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.

Lire la suite →
Carport voiture autoporté 7 m x 4 m : hauteur 2,6 m/2,9 m
Quick View
Carport voiture autoporté 7 m x 4 m : hauteur 2,6 m/2,9 m
15,00 €

📐 Plan de construction carport auto autoporté 6 poteaux : Pente 4,29 °

Hauteur libre sous contreventement : 1922 mm au droit du poteau avant — 2161 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.

🚗 Gabarits véhicules (rétroviseurs déployés) — passage entre poteaux : 3760 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✖️ Fourgon type Trafic (1971 mm) : voir la version adossée ou nos carports camping-car

🔩 Version 3 poteaux par façade : le poteau intermédiaire divise les portées — poteaux 120×120 et poutres optimisées, structure plus économique à surface égale. Poutres en deux tronçons aboutés sur le poteau central (coupe en sifflet, cotes au plan). En longueur, le Trafic L1 (4,99 m) loge dans les travées avec plus de 1,70 m d'aise.

Sur mesure ? 3 plans pour 19 € dans l'app

Essence de bois : Douglas massif C24 ou pin autoclave classe 4

Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.

DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 7,00 m
Largeur : 4,00 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 2,90 m

DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 7,50 m
Largeur hors tout : 4,50 m
Hauteur avant hors tout : 2,81 m
Hauteur arrière hors tout : 3,11 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.

Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape

🪚 Rangs d'entretoises optionnels sur ce modèle (portée courte) — fournis au plan si vous souhaitez rigidifier. Prévoir 2 personnes pour la pose des poutres et solives.

Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.

⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.

Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).

📋 Avant de commencer les travaux

Entre poteaux : 28,00 m²

Emprise au sol : 33,75 m²
(débords inclus)

Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.

👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.

Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.

Lire la suite →

Carport adossé

3 choix de longueurs : 5,5 m, 6 m ou 7 m

Largeur : 4 m

Boutique
Carport voiture adossé 5,5 m x 4 m : hauteur 2,4 m/2,7 m
Quick View
Carport voiture adossé 5,5 m x 4 m : hauteur 2,4 m/2,7 m
15,00 €

📐 Plan de construction carport voiture adossé 2 poteaux + muralière : Pente 4,29 °

Hauteur libre sous solive : 2400 mm côté poteaux — 2700 mm au mur. Aucun contreventement dans le passage : toute la hauteur est utile.

🚗 Gabarits véhicules (rétroviseurs déployés) — passage mur-poteau : 3880 mm

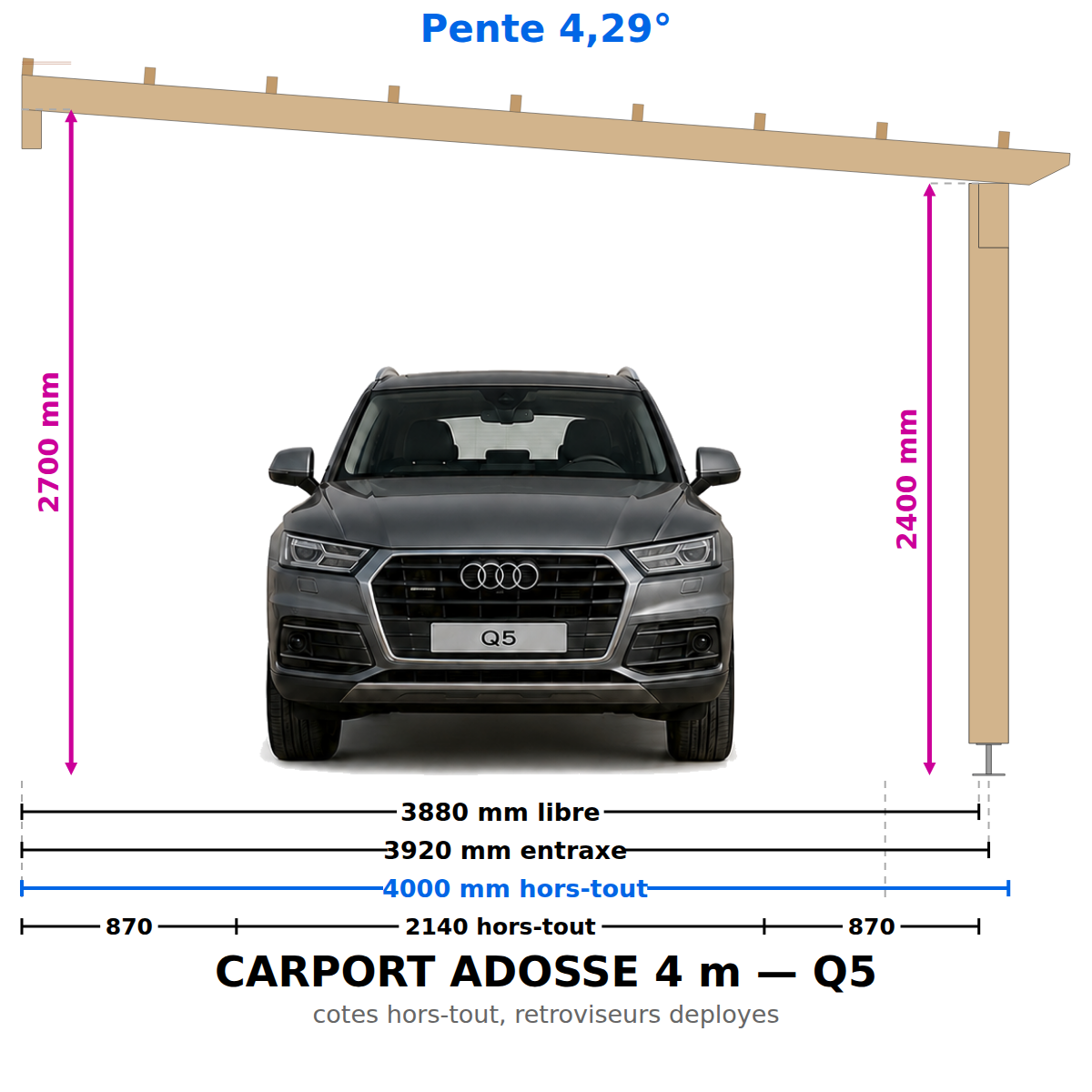

✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)

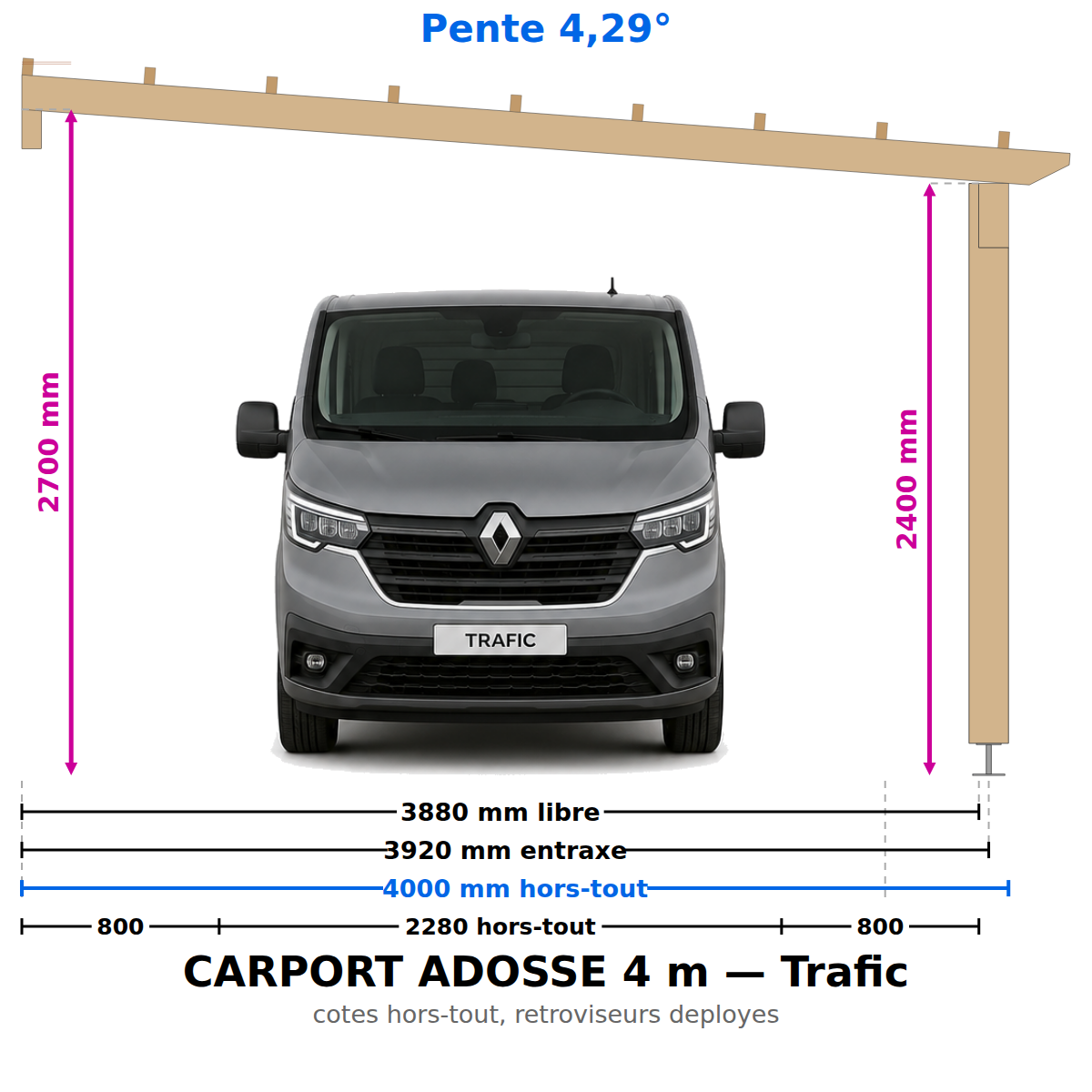

✔️ Fourgon type Trafic (1971 mm) — c'est l'atout de la version adossée

🧱 Fixation par muralière 80×160 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support. Deux poteaux seulement — l'emprise la plus discrète de la gamme.

Sur mesure ? 3 plans pour 19 € dans l'app

Essence de bois : Douglas massif C24 ou pin autoclave classe 4

Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.

DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 5,50 m
Largeur : 4,00 m
Hauteur poteau avant : 2,40 m
Hauteur poteau arrière : 2,70 m

DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,00 m
Largeur hors tout :4,25 m
Hauteur avant hors tout : 2,61 m
Hauteur arrière hors tout : 2,91 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.

Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape

Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.

⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.

Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).

📋 Avant de commencer les travaux

Entre poteaux : 22,00 m²

Emprise au sol : 25,50 m²
(débords inclus)

Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.

👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.

Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.

Lire la suite →
Carport voiture adossé 6m x 4 m : hauteur 2,4 m/2,7 m
Quick View
Carport voiture adossé 6m x 4 m : hauteur 2,4 m/2,7 m
15,00 €

📐 Plan de construction carport voiture adossé 2 poteaux + muralière : Pente 4,29 °

Hauteur libre sous solive : 2400 mm côté poteaux — 2700 mm au mur. Aucun contreventement dans le passage : toute la hauteur est utile.

🚗 Gabarits véhicules (rétroviseurs déployés) — passage mur-poteau : 3880 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) — c'est l'atout de la version adossée

🧱 Fixation par muralière 80×160 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support. Deux poteaux seulement — l'emprise la plus discrète de la gamme.

Sur mesure ? 3 plans pour 19 € dans l'app

Essence de bois : Douglas massif C24 ou pin autoclave classe 4

Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.

DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 6,00 m
Largeur : 4,00 m
Hauteur poteau avant : 2,40 m
Hauteur poteau arrière : 2,70 m

DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,50 m
Largeur hors tout : 4,25 m
Hauteur avant hors tout : 2,61 m
Hauteur arrière hors tout : 2,91 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.

Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape

Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.

⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.

Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).

📋 Avant de commencer les travaux

Entre poteaux : 24,00 m²

Emprise au sol : 27,63 m²
(débords inclus)

Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.

👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.

Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.

Lire la suite →
Carport voiture adossé 7 m x 4 m : hauteur 2,4 m/2,7 m
Quick View
Carport voiture adossé 7 m x 4 m : hauteur 2,4 m/2,7 m
15,00 €

📐 Plan de construction carport voiture adossé 3 poteaux + muralière : Pente 4,29 °

Hauteur libre sous solive : 2400 mm côté poteaux — 2700 mm au mur. Aucun contreventement dans le passage : toute la hauteur est utile.

Un poteau intermédiaire reprend les portées : poteaux 120×120 et sections optimisées — structure plus économique.

🚗 Gabarits véhicules (rétroviseurs déployés) — passage mur-poteau : 3880 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) — c'est l'atout de la version adossée

🧱 Fixation par muralière 80×160 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support. Deux poteaux seulement — l'emprise la plus discrète de la gamme.

Sur mesure ? 3 plans pour 19 € dans l'app

Essence de bois : Douglas massif C24 ou pin autoclave classe 4

Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.

DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 7,00 m
Largeur : 4,00 m
Hauteur poteau avant : 2,40 m
Hauteur poteau arrière : 2,70 m

DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 7,50 m
Largeur hors tout : 4,25 m
Hauteur avant hors tout : 2,61 m
Hauteur arrière hors tout : 2,91 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.

Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape

Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.

⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.

Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).

📋 Avant de commencer les travaux

Entre poteaux : 28,00 m²

Emprise au sol : 31,88 m²
(débords inclus)

Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.

👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.

Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.

Lire la suite →
