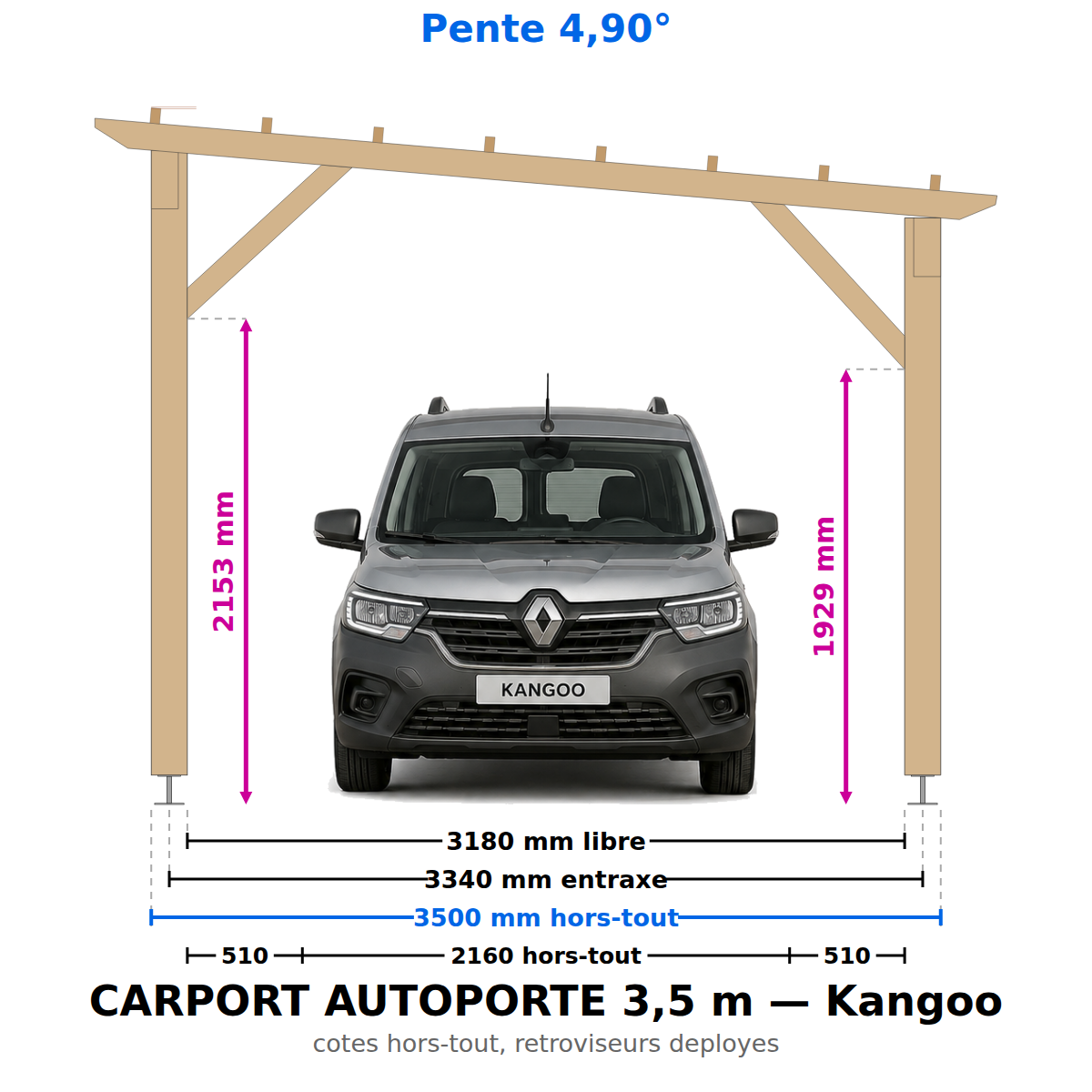

📐 Plan de construction carport auto autoporté 4 poteaux : Pente 4,90 °
Hauteur libre sous contreventement : 1929 mm au droit du poteau avant — 2153 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage entre poteaux : 3180 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)

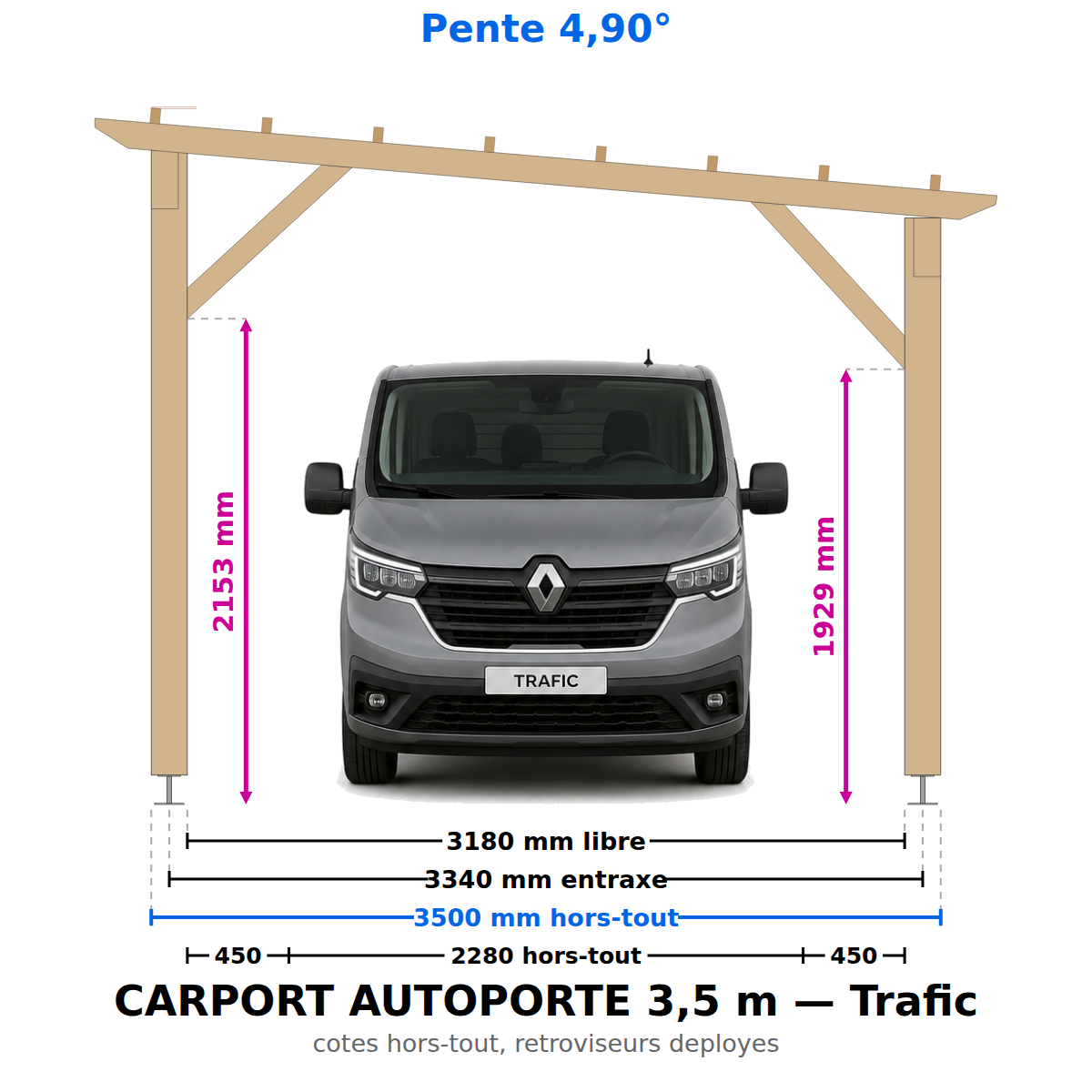

✖️ Fourgon type Trafic (1971 mm) : voir aussi la version adossée ou nos carports camping-car
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 6,00 m
Largeur : 3,50 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 2,90 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,00 m
Largeur hors tout : 4,00 m
Hauteur avant hors tout : 2,79 m
Hauteur arrière hors tout : 3,09 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 45 pièces — environ 1,35 m³ de bois : le chantier le plus accessible de la gamme, réalisable en un week-end à deux. Rangs d'entretoises optionnels sur ce modèle (portée courte) — fournis au plan si vous souhaitez rigidifier.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 21,00 m²
Emprise au sol : 26,00 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.

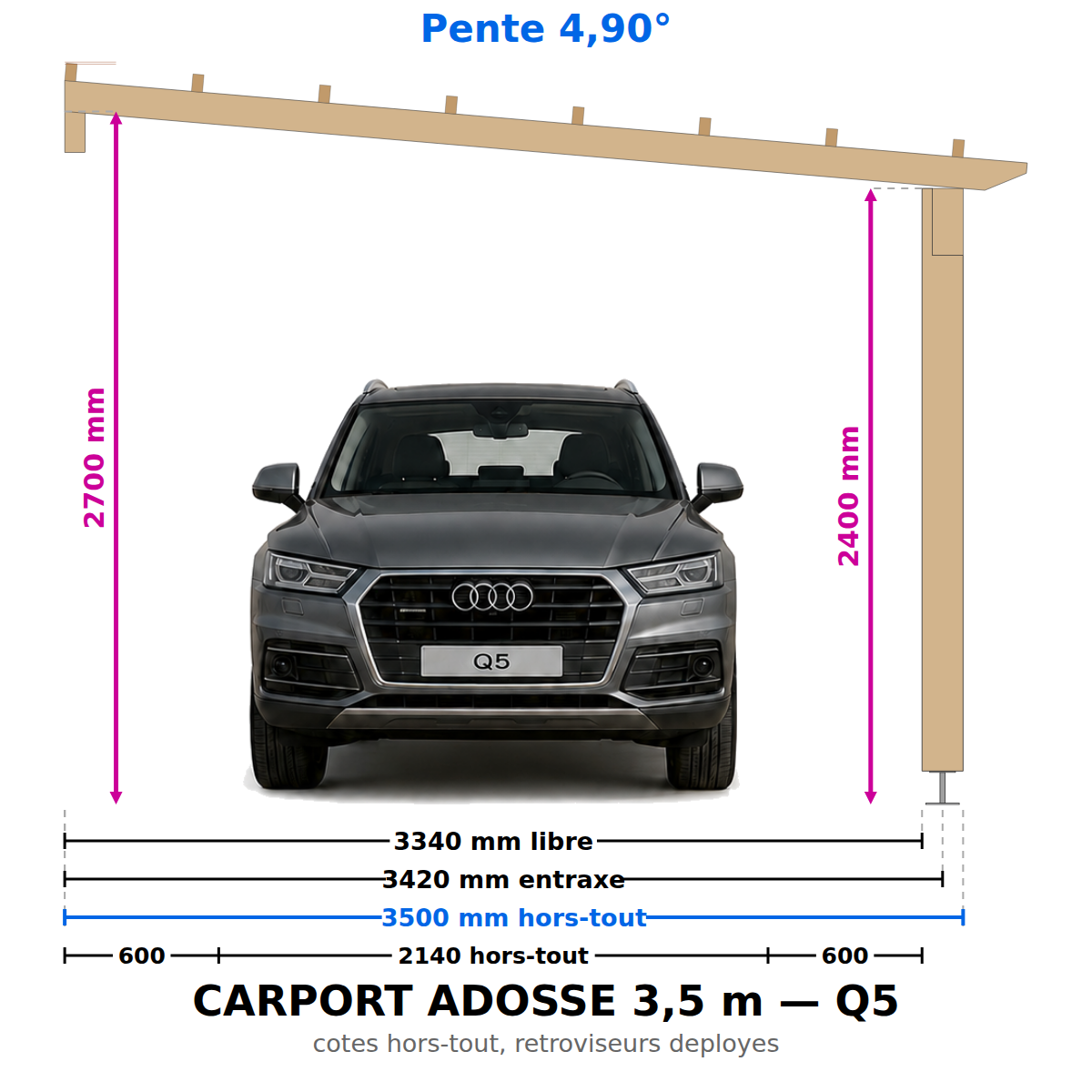

📐 Plan de construction carport voiture adossé 2 poteaux + muralière : Pente 4,90 °
Hauteur libre sous solive : 2400 mm côté poteaux — 2700 mm au mur. Aucun contreventement dans le passage : toute la hauteur est utile.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage mur-poteau : 3340 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) — c'est l'atout de la version adossée
🧱 Fixation par muralière 80×160 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support. Deux poteaux seulement — l'emprise la plus discrète de la gamme.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 5,50 m
Largeur : 3,50 m
Hauteur poteau avant : 2,40 m
Hauteur poteau arrière : 2,70 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,00 m
Largeur hors tout : 3,75 m
Hauteur avant hors tout : 2,59 m
Hauteur arrière hors tout : 2,89 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 37 pièces — environ 1,0 m³ de bois : le chantier le plus accessible de la gamme, réalisable en un week-end à deux. Rangs d'entretoises optionnels sur ce modèle (portée courte) — fournis au plan si vous souhaitez rigidifier.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 19,25 m²
Emprise au sol : 22,50 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
📐 Plan de construction carport voiture adossé 2 poteaux + muralière : Pente 4,90 °
Hauteur libre sous solive : 2400 mm côté poteaux — 2700 mm au mur. Aucun contreventement dans le passage : toute la hauteur est utile.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage mur-poteau : 3340 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✔️ Fourgon type Trafic (1971 mm) — c'est l'atout de la version adossée
🧱 Fixation par muralière 80×160 sur mur porteur (maçonnerie ou béton). Chevillage non fourni, à adapter à votre support. Deux poteaux seulement — l'emprise la plus discrète de la gamme.
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 6,00 m
Largeur : 3,50 m
Hauteur poteau avant : 2,40 m
Hauteur poteau arrière : 2,70 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,50 m
Largeur hors tout : 3,75 m
Hauteur avant hors tout : 2,59 m
Hauteur arrière hors tout : 2,89 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 37 pièces — environ 1,0 m³ de bois : le chantier le plus accessible de la gamme, réalisable en un week-end à deux. Rangs d'entretoises optionnels sur ce modèle (portée courte) — fournis au plan si vous souhaitez rigidifier.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 21,00 m²
Emprise au sol : 24,38 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
📐 Plan de construction carport auto autoporté 4 poteaux : Pente 4,90 °
Hauteur libre sous contreventement : 1929 mm au droit du poteau avant — 2153 mm au droit du poteau arrière. Cotes prises au point le plus bas de la pièce.
🚗 Gabarits véhicules (rétroviseurs déployés) — passage entre poteaux : 3180 mm
✔️ Citadine, berline, SUV (type Audi Q5 : 1660 mm de haut)
✔️ Fourgonnette compacte (type Kangoo : 1810 mm)
✖️ Fourgon type Trafic (1971 mm) : voir la version adossée ou nos carports camping-car
Sur mesure ? 3 plans pour 19 € dans l'app
Essence de bois : Douglas massif C24 ou pin autoclave classe 4
Plan professionnel complet en PDF — 15 pages — toutes les cotes en mm.
DIMENSIONS DE VOTRE PROJET (plans)
Longueur : 5,50 m
Largeur : 3,50 m
Hauteur poteau avant : 2,60 m
Hauteur poteau arrière : 2,90 m
DIMENSIONS HORS TOUT (débords inclus)
Longueur hors tout : 6,00 m
Largeur hors tout : 4,00 m
Hauteur avant hors tout : 2,79 m
Hauteur arrière hors tout : 3,09 m
Dimensions réelles de l'ouvrage : débords de toiture et épaisseur de couverture (solives + liteaux) compris.
Ce que contient le plan :
🔹 Vues générales : face, arrière, côté, dessus 🔹 Vues techniques : implantation des poteaux, vue éclatée, nomenclature 🔹 Fiche de débit complète (sections, longueurs, quantités, volumes) 🔹 Liste quincaillerie complète avec références 🔹 Vue légendée des composants 🔹 Liens YouTube vers nos tutoriels de montage étape par étape
🪚 45 pièces — environ 1,35 m³ de bois : le chantier le plus accessible de la gamme, réalisable en un week-end à deux. Rangs d'entretoises optionnels sur ce modèle (portée courte) — fournis au plan si vous souhaitez rigidifier.
Profil : autoconstructeur passionné, outillage standard. Certaines étapes nécessitent 2 personnes.
⚠️ Plan en français — cotes en millimètres. 🔒 Usage personnel uniquement — revente interdite.
Structure bois seule, couverture non comprise, et dimensionné pour couverture légère type bac acier (≤ 9,42 daN/m²).
📋 Avant de commencer les travaux
Entre poteaux : 19,25 m²
Emprise au sol : 24,00 m²
(débords inclus)
Selon la surface, votre zone PLU et votre situation, une déclaration préalable, un permis de construire, voire le recours à un architecte peuvent être nécessaires.
👉 Renseignez-vous auprès du secrétariat d'urbanisme de votre mairie avant tout achat de matériel.
Le plan généré par SimplyWoodPlan vous servira de support pour cet échange.
